AI-FT

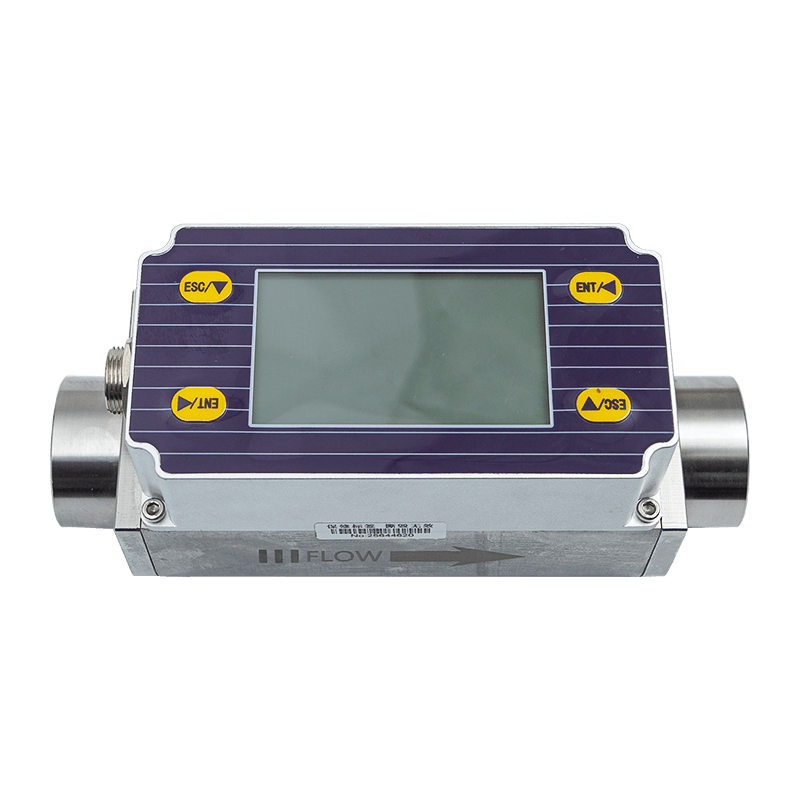

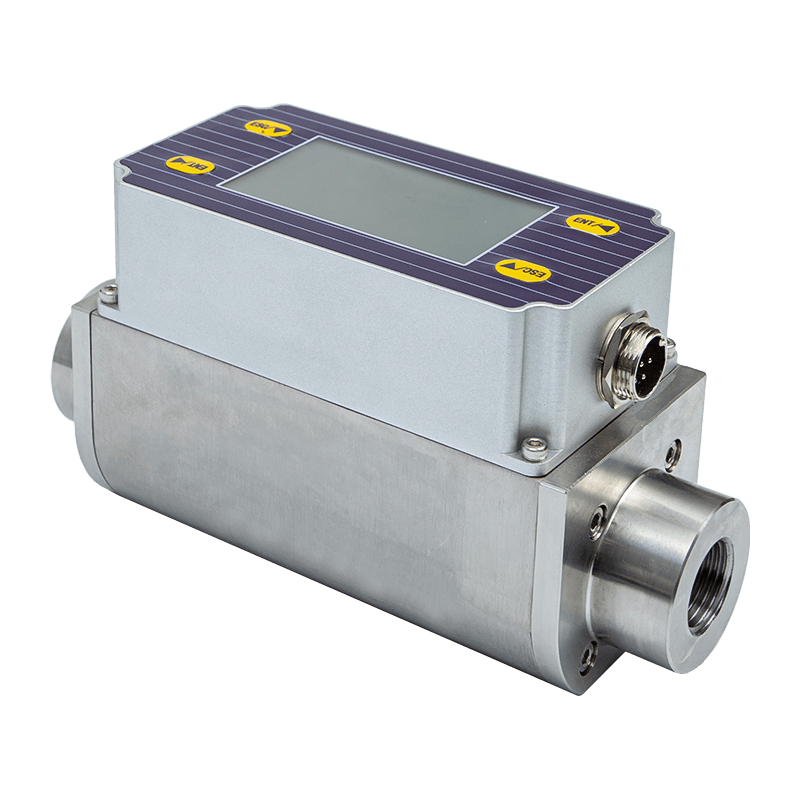

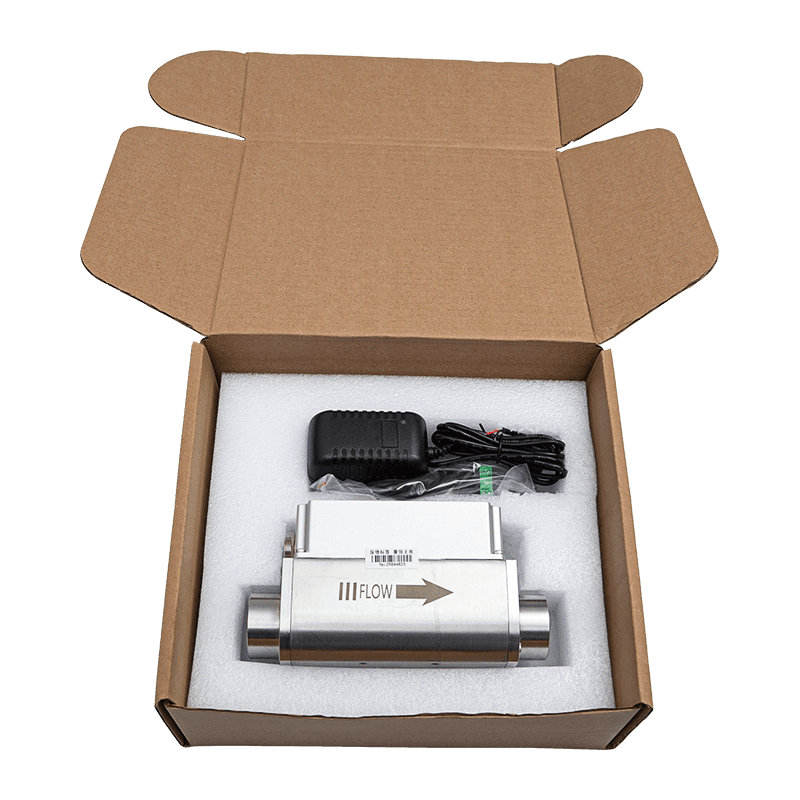

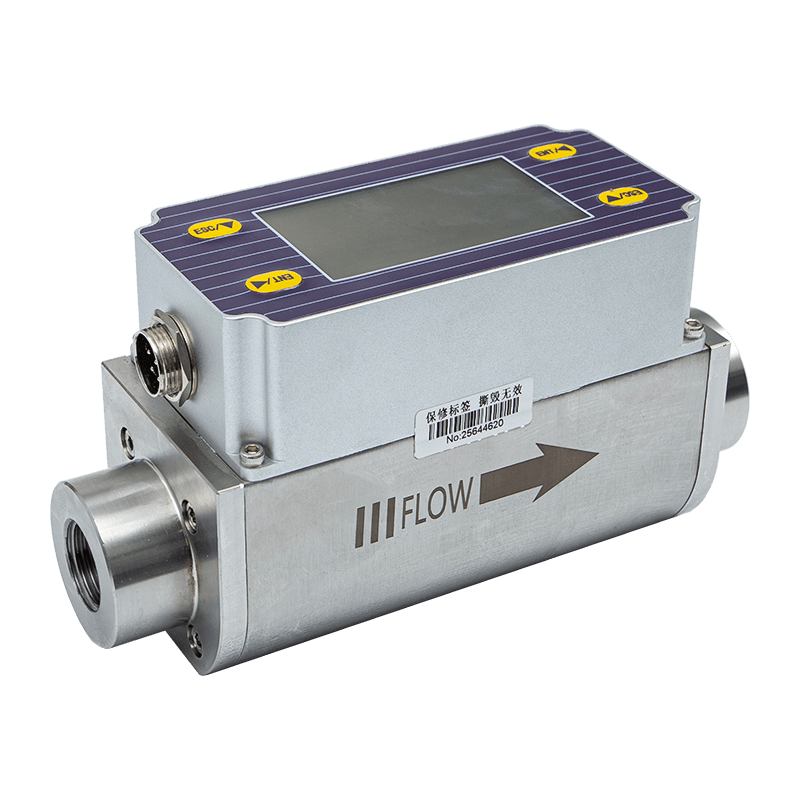

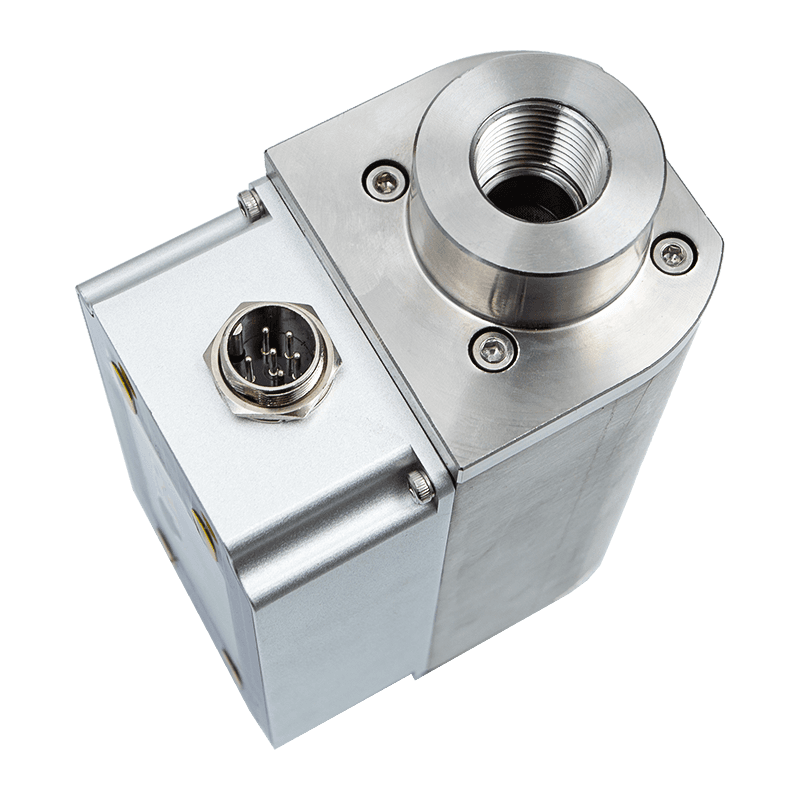

Flowmete Massa Gas Termal Tipe Kinerja Tinggi

  • Flowmete Massa Gas Termal Tipe Kinerja Tinggi
  • Flowmete Massa Gas Termal Tipe Kinerja Tinggi
  • Flowmete Massa Gas Termal Tipe Kinerja Tinggi
  • Flowmete Massa Gas Termal Tipe Kinerja Tinggi
  • Flowmete Massa Gas Termal Tipe Kinerja Tinggi
  • Flowmete Massa Gas Termal Tipe Kinerja Tinggi
  • Flowmete Massa Gas Termal Tipe Kinerja Tinggi
  • Flowmete Massa Gas Termal Tipe Kinerja Tinggi
  • Flowmete Massa Gas Termal Tipe Kinerja Tinggi
  • Flowmete Massa Gas Termal Tipe Kinerja Tinggi
  • Flowmete Massa Gas Termal Tipe Kinerja Tinggi
  • Flowmete Massa Gas Termal Tipe Kinerja Tinggi

Prinsip pengukuran

Pengukur aliran massa gas termal dirancang berdasarkan prinsip difusi termal. Instrumen ini menggunakan metode perbedaan suhu konstan untuk mengukur gas secara akurat. Mereka menawarkan keunggulan seperti ukuran kecil, digitalisasi tingkat tinggi, pemasangan mudah, dan pengukuran akurat.

Bagian sensor terdiri dari dua sensor suhu resistansi platinum tingkat referensi. Selama pengoperasian, satu sensor terus menerus mengukur suhu medium T1 ; sensor lainnya memanas sendiri hingga suhu lebih tinggi dari suhu medium T2 dan digunakan untuk merasakan laju aliran fluida, yang disebut sensor kecepatan. Suhu ΔT = T2 - T1 , dimana T2 > T1 . Ketika fluida mengalir, molekul gas bertabrakan dengan sensor dan membawa panas dari T2, menyebabkan suhu T2 turun. Untuk menjaga ΔT konstan, arus suplai ke T2 harus ditingkatkan. Laju aliran gas yang lebih cepat menghasilkan lebih banyak panas yang terbawa. Ada hubungan fungsional yang tetap antara laju aliran gas dan peningkatan panas; ini adalah prinsip perbedaan suhu konstan.

Diantaranya ρ g , berat jenis fluida (terkait dengan kepadatan)

V — Kecepatan aliran

K — Koefisien keseimbangan

Q — Kapasitas pemanasan (terkait dengan panas spesifik dan struktur)

ΔT — Perbedaan suhu

Karena suhu sensor selalu otomatis dan konstan sekitar 30 °C lebih tinggi dari suhu sedang (ambien), pengukur aliran gas termal pada prinsipnya tidak memerlukan kompensasi suhu.

Pengukur aliran massa gas termal cocok untuk suhu media berkisar antara -40 hingga 220 ℃.

(1) Berat jenis dan massa jenis fluida saling berhubungan.

Dimana ρ g — kepadatan medium dalam kondisi operasi ( kg/m3 )

ρn — Massa jenis medium dalam kondisi standar ( 101,325 kPa , 20 ℃) ( kg/m3 )

P — Tekanan pengoperasian (kPa)

T — Suhu pengoperasian (°C)

dari persamaan (1) dan (2) bahwa hubungan fungsional antara kecepatan aliran, tekanan operasi, kepadatan gas, dan suhu operasi telah ditentukan.

Pengukur aliran massa termal diferensial termostatik tidak terpengaruh oleh suhu dan tekanan. Ini adalah pengukur aliran massa langsung yang sebenarnya, menghilangkan kebutuhan pengguna untuk mengoreksi tekanan dan suhu.

Pengukur aliran massa gas termal memiliki keunggulan teknis sebagai berikut:

● Pengukur aliran massa sejati tidak memerlukan kompensasi suhu atau tekanan untuk pengukuran aliran gas, sehingga mudah dan akurat. Hal ini dapat memperoleh laju aliran massa atau laju aliran volumetrik standar gas.

● Dengan rentang pengukuran yang luas, alat ini dapat mengukur laju aliran gas dari 100 Nm/s hingga 0,5 Nm/s , dan dapat digunakan untuk mendeteksi kebocoran gas.

● Memiliki ketahanan terhadap guncangan yang baik dan masa pakai yang lama. Sensor tidak memiliki bagian yang bergerak atau komponen penginderaan tekanan, sehingga tidak terpengaruh oleh getaran pada keakuratan pengukuran.

● Pemasangan dan pemeliharaannya sederhana. Pemasangan dan pemeliharaan dapat dilakukan tanpa mengganggu produksi, asalkan kondisi lokasi memungkinkan. (Diperlukan penyesuaian khusus)

● Desain digital. Pengukuran sirkuit digital secara keseluruhan memastikan pengukuran yang akurat dan perawatan yang mudah.

● Dengan menggunakan komunikasi RS-485, otomatisasi dan integrasi pabrik dapat dicapai.

Parameter teknis

kinerja

Parameter teknis

Bentuk struktural

Saluran pipa

Alat ukur

Berbagai gas (kecuali asetilena)

Kisaran diameter pipa

DN25~50mm

Kisaran kecepatan aliran

1~100 Nm/dtk

Akurasi

±1~2,5%

Suhu pengoperasian

Sensor: -40~ 250℃; Konverter: -20~ 55℃

Tekanan kerja

Tekanan sedang ≤ 3.0MPa

Catu daya

DC24V/25W

Kecepatan respons

1 detik

Sinyal keluaran

4-20mA (beban maksimum 500Ω), RS485

Hubungi polisi

tidak ada

Jenis pasokan

Struktur terpisah atau struktur terintegrasi

Bahan Pipa

Aluminium anodisasi, baja tahan karat

Tampilan di tempat

Empat baris layar LCD karakter Cina

Tampilkan konten

Laju aliran volumetrik standar, laju aliran kumulatif, kecepatan aliran standar, dll.

Tingkat perlindungan

IP40

Bahan sensor

316 baja tahan karat
