Fitur
● Menggunakan chip sensor aliran sistem mikroelektromekanis (MEMS), bypass shunt, dan katup proporsional elektromagnetik.
● Katup proporsional elektromagnetik dicirikan oleh masa pakai yang lama dan sensitivitas yang tinggi.
● Stabilitas sensor pada titik nol.
● Memiliki akurasi tinggi dan kemampuan pengulangan yang baik dalam rentang pengukurannya.
● Waktu respons yang cepat.
● Antarmuka mekanis standar, mudah dipasang.
● Output komunikasi RS485, protokol MODBUS RTU standar.

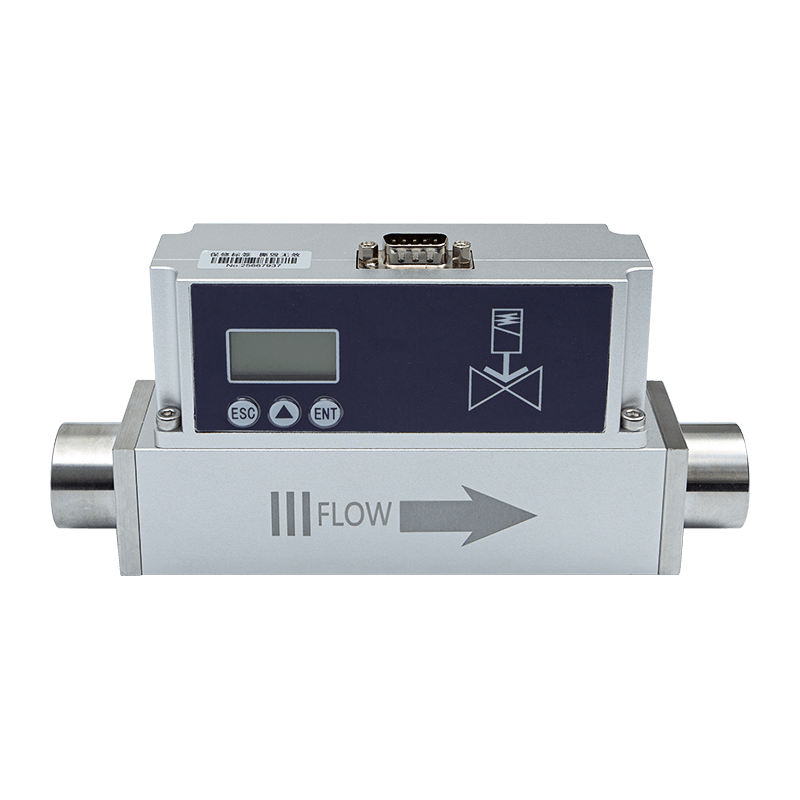

● LCD menampilkan laju aliran seketika dan kumulatif, memberikan pengalaman membaca yang jelas dan intuitif. Laju aliran dapat dikontrol melalui input tombol, dan laju aliran yang dikontrol dan real-time langsung ditampilkan di layar LCD.
● Konfigurasi standar mencakup kontrol input/output 4-20mA.
● Kontrol input/output 0-5V atau 0-10V yang dapat disesuaikan
Pengenalan Produk

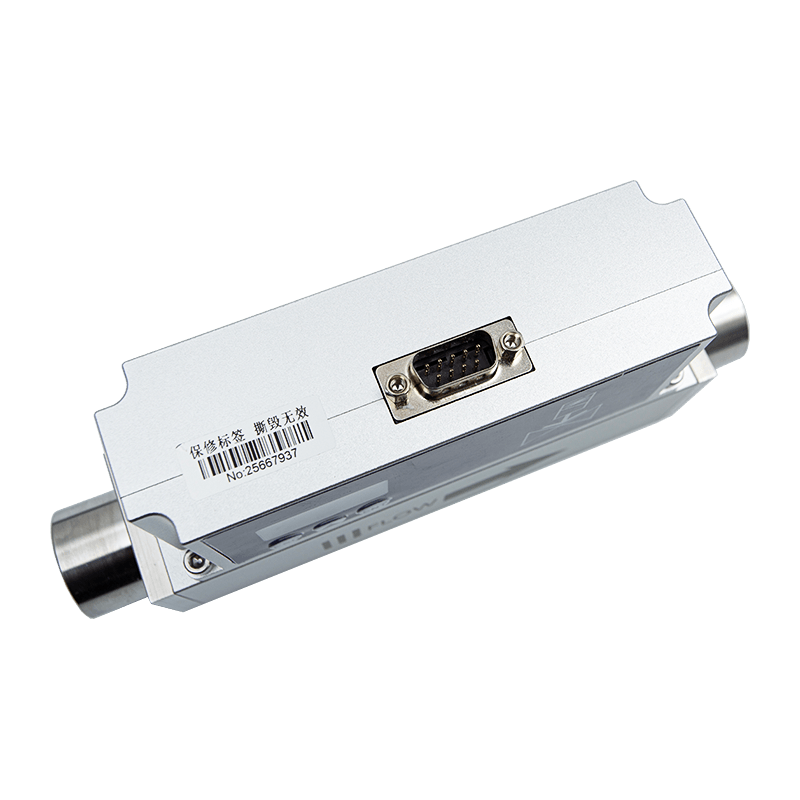

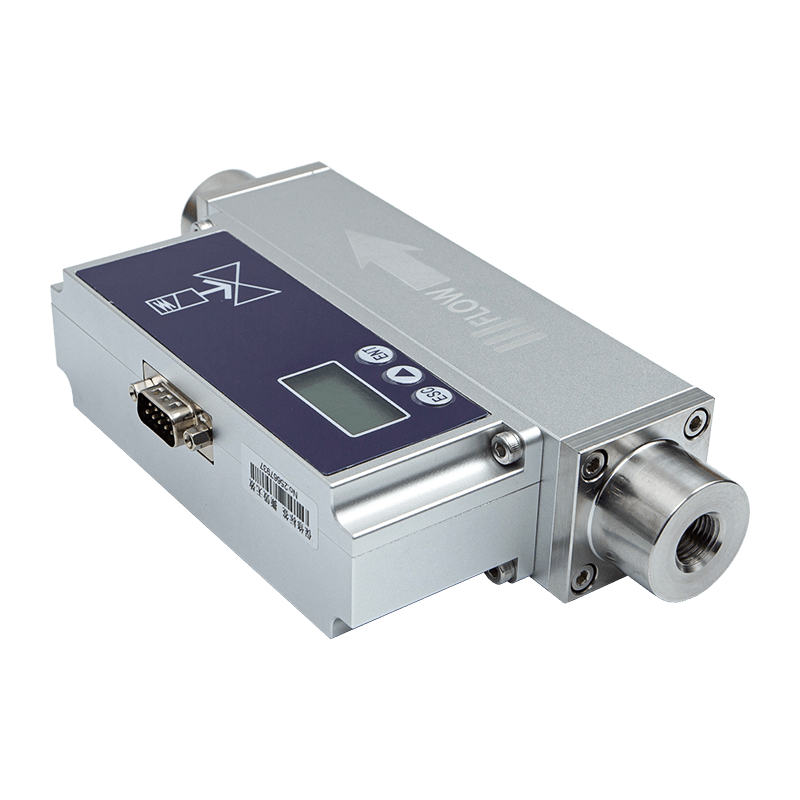

Pengukur aliran massa gas termal yang dikontrol katup proporsional AI-FC adalah sensor aliran gas termal dengan kontrol aliran katup proporsional yang dirancang dan dikembangkan menggunakan chip penginderaan aliran sistem mikroelektromekanis canggih (MEMS). Ini menggabungkan teknologi pemrosesan sinyal digital dan algoritma kontrol aliran untuk mencapai kontrol yang tepat dan pemrosesan cerdas terhadap laju aliran berbagai gas.
Pengukur aliran yang dikontrol katup proporsional dicirikan oleh akurasi tinggi dan kemampuan anti-interferensi yang kuat. Cairan bypass di distributor berada dalam keadaan aliran laminar, yang menjadikan pengukuran dan pengendalian lebih stabil dan akurat, sehingga cocok untuk pengukuran dan pengendalian proses berbagai gas bersih aliran kecil.
Parameter teknis
| catu daya yang berfungsi | DC24V/12W |
| Akurasi (%) | Akurasi kontrol: ±1,0% SP, Akurasi pengukuran: 1% fs |
| Rasio rentang kontrol dan pengukuran | 1:100 |
| Jenis katup | Tipe biasanya tertutup |
| Suhu pengoperasian | -10~55℃ |
| kelembaban | <95%RH (tanpa embun beku, tanpa es, tanpa kondensasi) |
| Spesifikasi Aliran | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Kisaran tekanan kerja | Pengukuran: 0-1,5MPa Kontrol: 10SCCM-30SPLM Tekanan: 0,1-1,0MPa Tekanan 100 SPLM: 0,1-0,65 MPa Tekanan 300SPLM: 0,1-0,5MPa |
| Waktu respons kontrol yang khas | Kurang dari 1,5 detik (T90) |
| Ukur waktu respons | <50 md |
| Metode keluaran | 4-20mA (1-5V), 0-5V dan 0-10V dapat disesuaikan. |
| Metode komunikasi | RS485 (protokol Modbus RS485) |
| Metode pengendalian | Pengoperasian tombol, Modbus, 4-20mA (1-5V), 0-5V dan 0-10V dapat disesuaikan. |
| Koneksi mekanis | G1/4, ulir internal PT1/2; utas lainnya dapat disesuaikan. |
| Tingkat perlindungan | IP40 |
diukur pada 25 ℃, 101,32 kPa, dan di udara kering.
Fitur lainnya
| Kondisi suhu standar yang dapat dipilih | 0°, 20°, 25°, dapat disesuaikan oleh pengguna, defaultnya adalah 25° |
| Jenis gas yang dapat dipilih | Udara, N2, O2, CH4, Ar, CO2, He, H2 , C3H8 |
| Perbedaan tekanan operasi normal | 0,1-0,8 MPa, laju aliran <= 30 SLM 0,1MPA-0,6MPA 30SLM < Spesifikasi Laju Aliran <= 100SLM 0,1MPa -0,4MPa 100SLM < Spesifikasi Aliran < 300SLM |
| Perbedaan tekanan kerja yang tidak konvensional | Konsultasi khusus tersedia |
