Petunjuk Pengkabelan untuk Filter Isolasi
Dalam aplikasi pembawa saluran listrik praktis, beban signifikan seperti penstabil tegangan, konverter frekuensi, sistem servo, motor berdaya tinggi, kapasitor berkapasitas besar, dan unit UPS biasanya dipasang pada saluran listrik. Beban ini menunjukkan efek penyerapan yang nyata pada sinyal frekuensi tinggi pada operator saluran listrik broadband. Untuk mencegah penurunan kinerja pembawa saluran listrik, sangat disarankan untuk memasang filter isolasi khusus pada saluran listrik untuk memblokir interferensi dari sumber beban, sehingga mencapai kinerja komunikasi yang optimal untuk sistem pembawa saluran listrik.
Metode pengkabelan untuk filter isolasi:
1. Sisi catu daya: Input (LINE) dari filter isolasi pada sisi catu daya dihubungkan ke input daya, sedangkan outputnya (LOAD) dihubungkan ke output (LOAD) dari filter isolasi pada sisi beban. Operator broadband dihubungkan secara paralel ke output (LOAD) dari filter isolasi.
2. Sisi beban: Output (LOAD) dari filter isolasi pada sisi beban dihubungkan ke input catu daya, sedangkan inputnya (LINE) dihubungkan ke peralatan beban. Operator broadband dihubungkan secara paralel ke output (LOAD) dari filter isolasi.

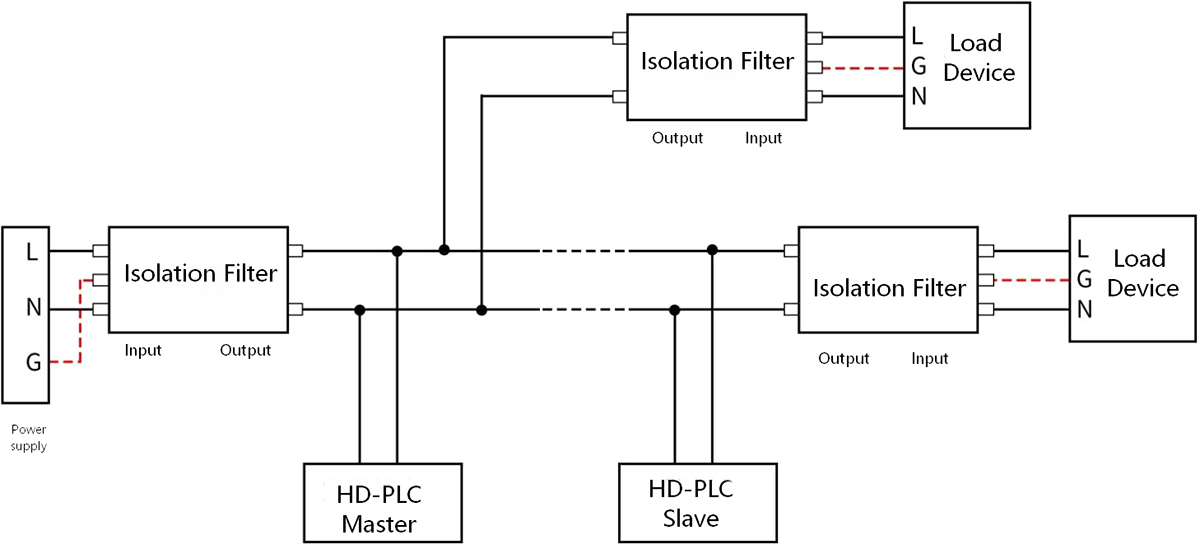

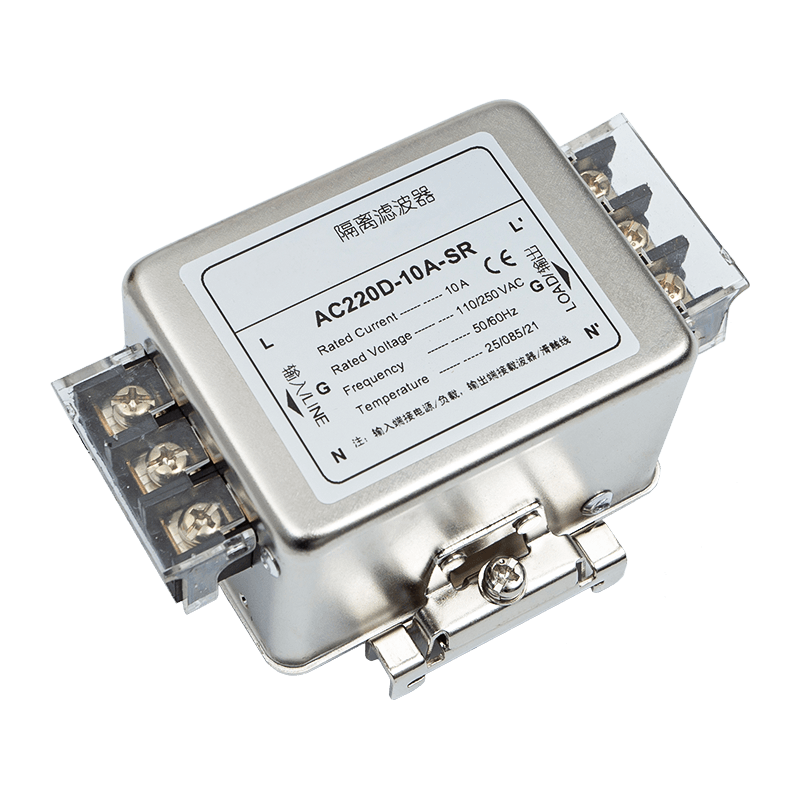

Diagram pengkabelan filter isolasi satu fasa ditunjukkan di bawah ini:

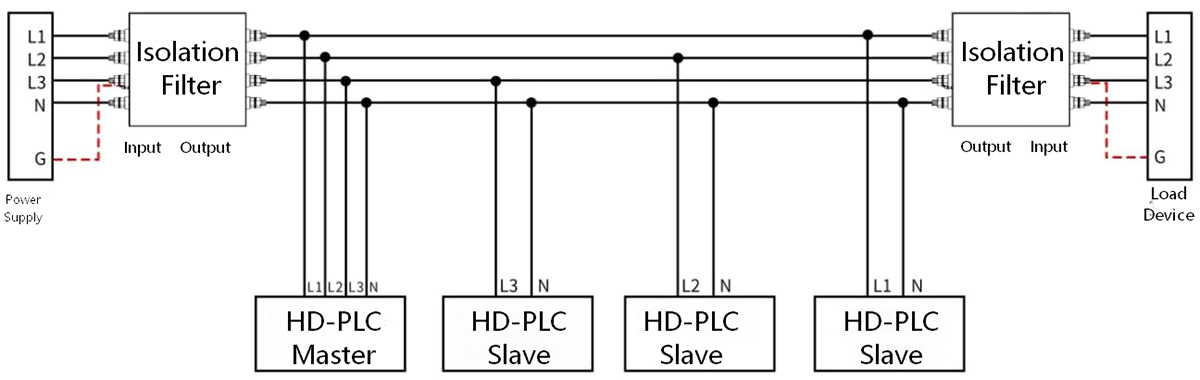

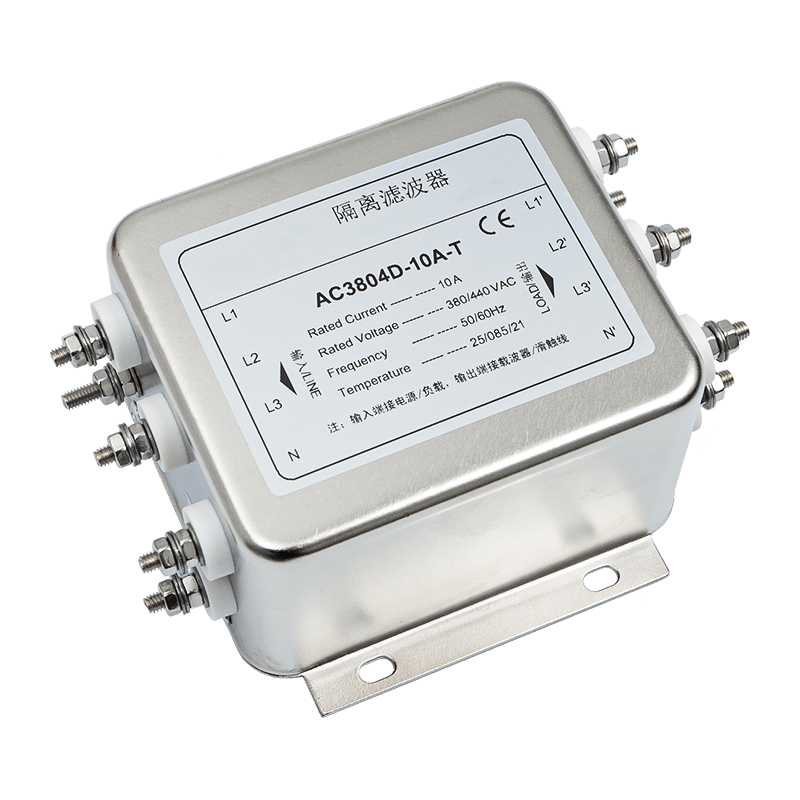

Diagram pengkabelan untuk filter terisolasi tiga fase empat kawat ditunjukkan di bawah ini:

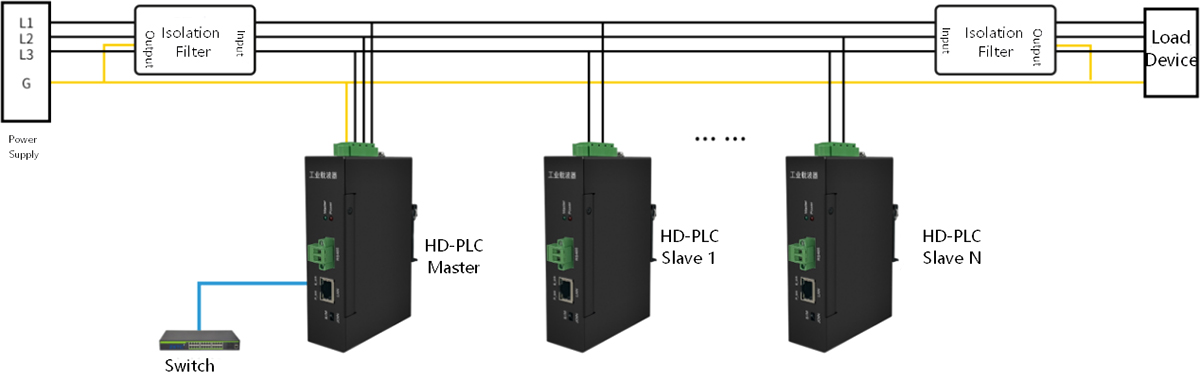

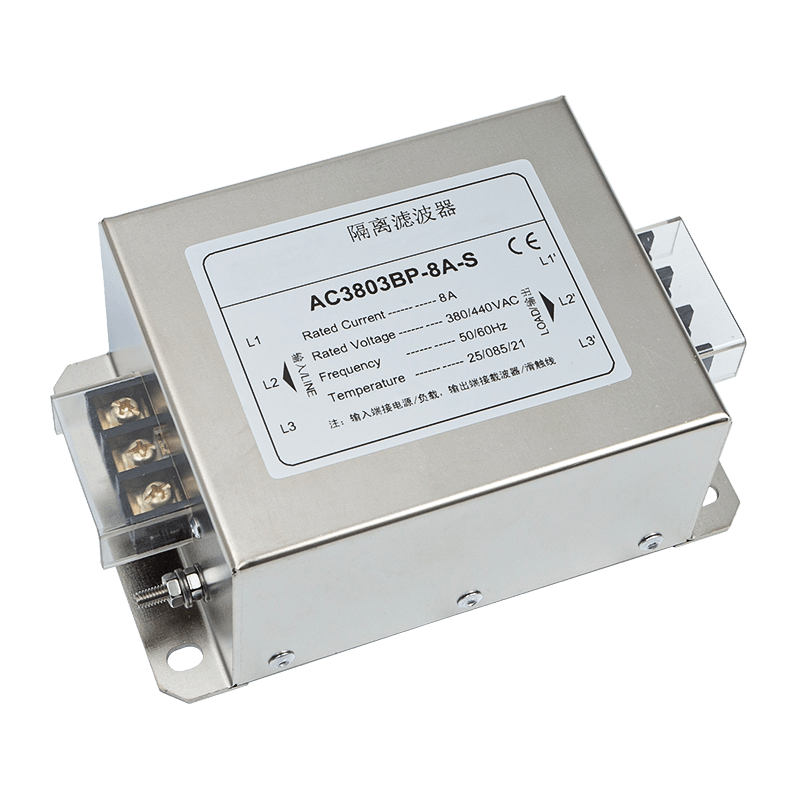

Diagram skema pengkabelan untuk filter isolasi khusus dari konverter frekuensi ditunjukkan di bawah ini:
Hal-hal perlu diperhatikan ：
1. Filter isolasi adalah filter isolasi catu daya khusus yang dirancang untuk digunakan dengan pembawa saluran listrik. Jangan pernah mengganti filter daya komersial dengan filter isolasi khusus yang ditujukan untuk pembawa saluran listrik.
2. Saat memasang filter isolasi, arah pemasangan harus dibedakan dengan cermat. Untuk filter sisi catu daya, arus mengalir dari masukan ke keluaran, sedangkan untuk filter sisi beban, arus mengalir dari keluaran ke masukan. Penting untuk dicatat bahwa arah pemasangan filter sisi beban adalah kebalikan dari arah pemasangan filter sisi catu daya.
3. Filter isolasi dihubungkan secara seri pada saluran listrik, sedangkan pembawa broadband dihubungkan secara paralel dengan saluran listrik pada ujung keluaran filter isolasi. Filter isolasi tidak boleh dipasang pada saluran listrik antara operator broadband berbeda dalam jaringan yang sama.
4. Filter isolasi harus dipasang sedekat mungkin dengan sisi catu daya dan sisi beban untuk secara efektif menyaring interferensi elektromagnetik yang mengganggu sepanjang saluran listrik dan menyebar ke luar.
5. Jalur masukan dan keluaran filter isolasi harus menjaga jarak yang tepat di antara keduanya. Hindari kabel paralel atau bersilangan untuk mencegah penurunan kinerja penyaringan.
6. Kabel ground dari filter isolasi tidak boleh dibiarkan dalam keadaan mengambang; itu harus dihubungkan ke kabel ground atau penutup logam pada kotak listrik, dengan panjang sependek mungkin lebih disukai.
7. Semua beban pada rangkaian pembawa listrik harus dilengkapi dengan filter isolasi untuk memastikan komunikasi pembawa pita lebar beroperasi pada saluran listrik yang bersih.
8. Risiko sengatan listrik: Jangan beroperasi dalam kondisi hidup! Filter isolasi dilengkapi dengan komponen penyimpan energi, dan bahaya tegangan tetap ada dalam waktu 10 detik setelah listrik padam. Jangan langsung menyentuh sambungan terminal segera setelah listrik terputus.
