Fitur
● Rentang pengukuran lebar, -0,1MPa hingga 100MPa.
● Semua konstruksi baja tahan karat, berbagai jenis antarmuka tekanan.
● Kinerja yang andal, aman dan mudah digunakan.
● Berbagai jenis sinyal keluaran.
● Perlindungan polaritas terbalik dan perlindungan arus lebih dan tegangan lebih sesaat memenuhi persyaratan perlindungan EMI..
● Produk tahan ledakan yang aman secara intrinsik memenuhi persyaratan desain standar GB3836.4.
● Produk tahan ledakan memenuhi persyaratan desain standar nasional GB3836.2.
Ikhtisar Produk

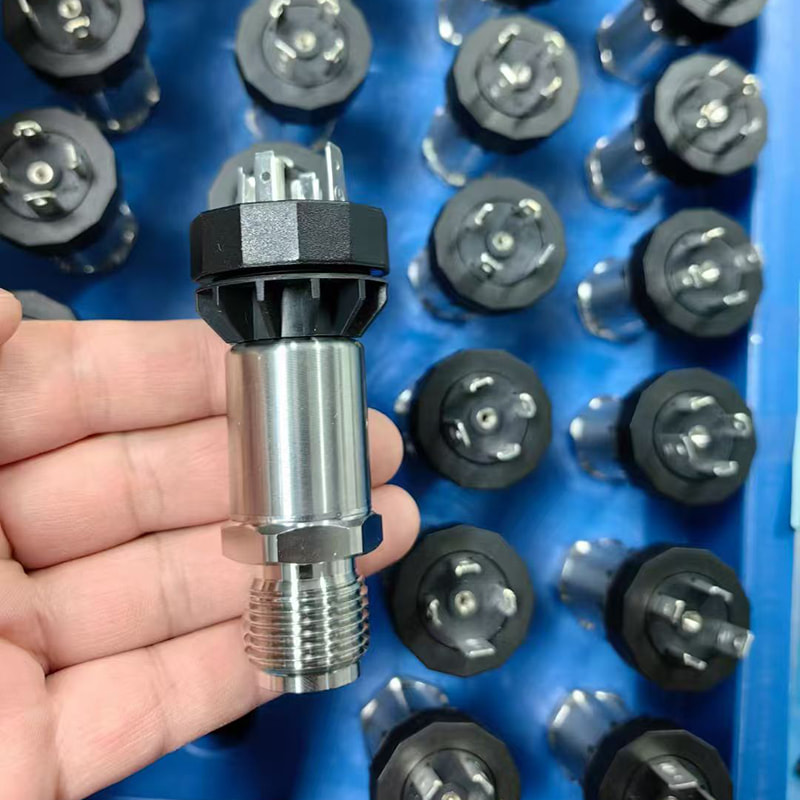

Pemancar tekanan AI-TH Hirschmann menggunakan sensor tekanan OEM piezoresistif dengan diafragma baja tahan karat sebagai elemen pengukur sinyal. Produk ini menjalani pengujian komputer otomatis dan menggunakan teknologi pemangkasan laser untuk kompensasi kinerja titik nol dan suhu pada rentang suhu yang luas. Sirkuit pemrosesan sinyal, yang terletak di dalam wadah baja tahan karat, mengubah sinyal sensor menjadi sinyal keluaran standar. Seluruh produk telah menjalani pengujian ketat dan penyaringan penuaan komponen, produk setengah jadi, dan produk jadi, memastikan kinerja yang stabil dan andal.
Dengan keandalan, fleksibilitas, dan keserbagunaan yang luar biasa, produk ini banyak digunakan untuk pengukuran dan kontrol tekanan dalam proses industri seperti minyak bumi, kimia, metalurgi, listrik, dan ketinggian air.

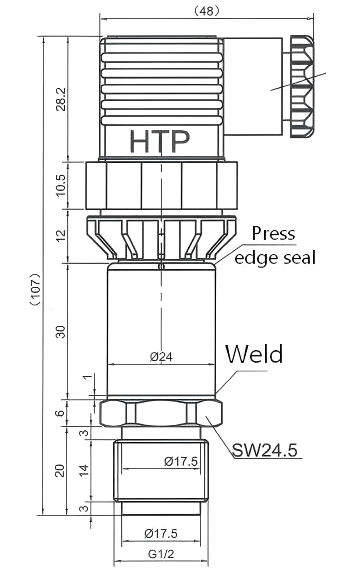

Struktur luar: (satuan: mm)
Gambar ini hanya untuk referensi; produk sebenarnya yang akan berlaku. Antarmuka tekanan dapat disesuaikan.
Parameter teknis:
| Jangkauan | -0,1 juta pa ▪▪▪ 0MPa～0,01MPa ▪▪▪ 100MPa |
| Kelebihan beban | 2 kali tekanan skala penuh atau 110MPa (mana yang lebih rendah) |
| Jenis stres | Tekanan pengukur, tekanan absolut, atau jenis tekanan pengukur tertutup |
| Akurasi | ±0,5%FS |
| Stabilitas jangka panjang | Maksimum ±0,3%FS/tahun |
| Koefisien suhu titik nol | 0,03%FS/℃(≤100kPa); 0,02%FS/℃(＞100kPa) |
| Koefisien suhu skala penuh | 0,03%FS/℃(≤100kPa); 0,02%FS/℃(＞100kPa) |
| Suhu kompensasi | -10℃~80℃ |
| Suhu pengoperasian | -30℃～80℃, tipe yang aman secara intrinsik -10℃~60℃ |
| Suhu penyimpanan | -40℃～125℃ |
| Jenis keluaran | Tipe arus (sistem dua kabel) | Jenis tegangan (sistem tiga kabel) |
| Catu daya | 10~30VDC | 10~30VDC |
| Sinyal keluaran | 4mA~20mADC | 0/1~5/10VDC |
| Resistensi isolasi | 100MΩ, 100VDC |
| Perlindungan kandang | IP65 (tipe plugin) |
| Sambungan listrik | Hessmann |
| Koneksi tekanan | Utas eksternal G1/2 (dapat disesuaikan berdasarkan permintaan) |
