Fitur
Rentang pengukuran: -0,1MPa...0MPa~0,01MPa...100MPa.
Dengan tampilan, nilai tekanan waktu nyata ditampilkan.
Kalibrasi titik nol dan skala penuh mudah dilakukan.
Perlindungan polaritas terbalik dan perlindungan pembatas arus.
Tahan terhadap sambaran petir dan guncangan tekanan.
Presisi tinggi, stabilitas tinggi, dan keandalan tinggi.
Area aplikasi
Pengendalian proses industri
Pengukuran hidrolik
Pengukuran tekanan di berbagai lingkungan yang keras
Ikhtisar produk

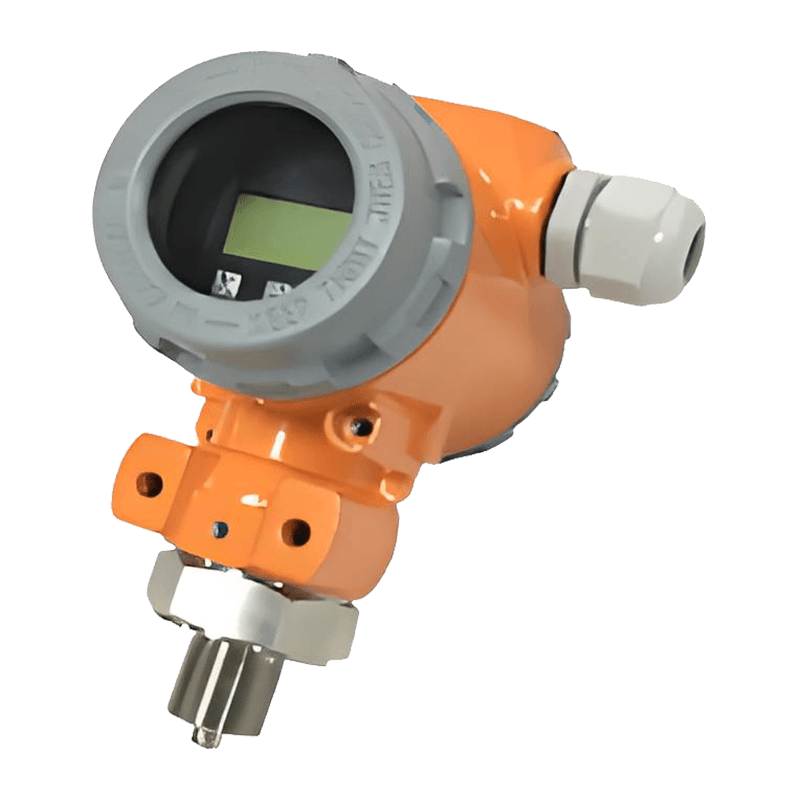

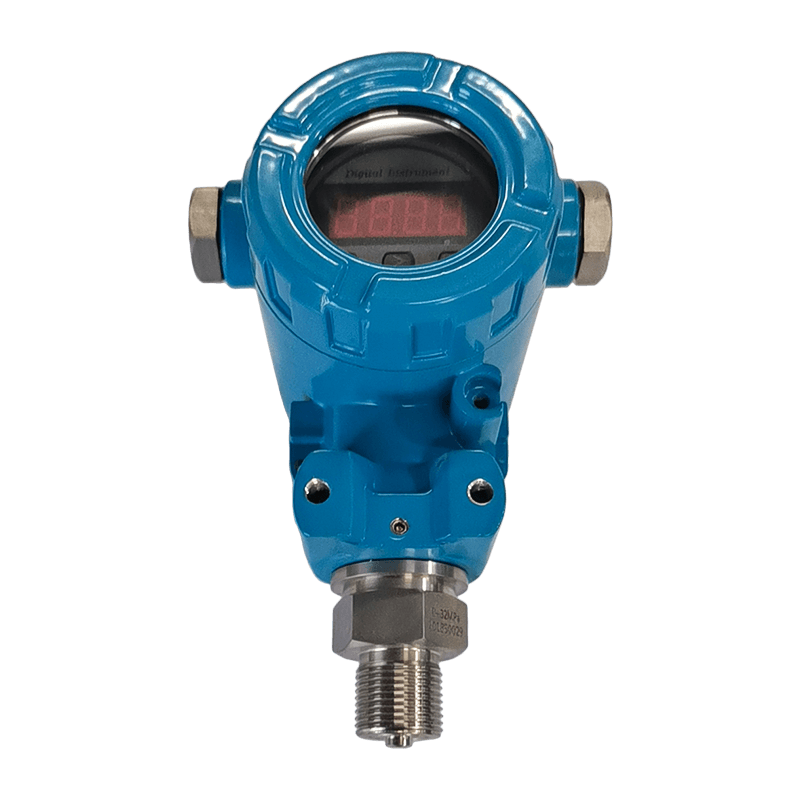

Pemancar tekanan AI-TD tampilan digital tahan ledakan menggunakan sensor tekanan silikon dengan diafragma baja tahan karat sebagai elemen pengukuran sinyal dan menggunakan sirkuit IC khusus untuk kompensasi kinerja titik nol dan suhu pada rentang suhu yang luas. Pemancar tekanan ini dilengkapi layar digital LCD dan bersertifikat tahan ledakan.
Produk ini digunakan untuk pengukuran tekanan dalam proses industri seperti minyak bumi, kimia, metalurgi, tenaga listrik, dan hidrologi.

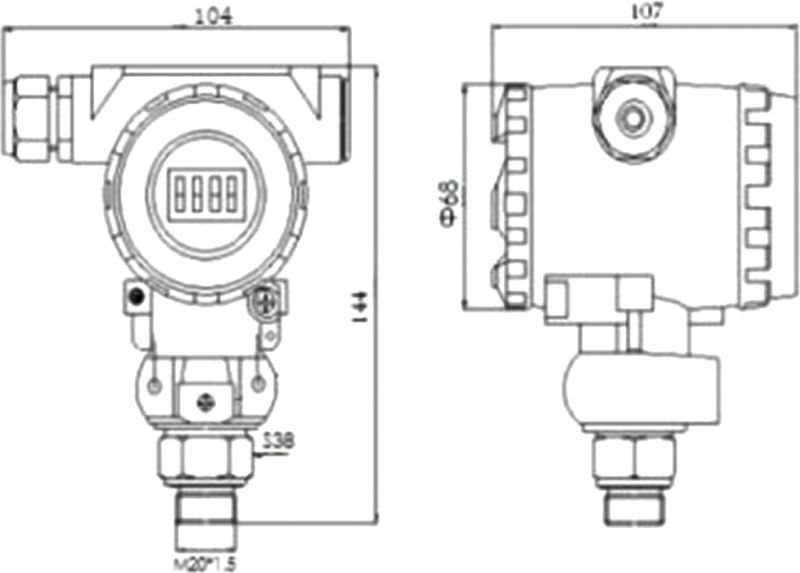

Struktur luar: (satuan: mm)
Gambar ini hanya untuk referensi; produk sebenarnya yang akan berlaku. Antarmuka tekanan dapat disesuaikan.
Parameter teknis:
| Parameter tekanan |
| Jangkauan | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Kelebihan beban | 2 kali skala penuh atau 110MPa (mana yang lebih rendah) |
| Jenis tekanan | Tekanan pengukur, tekanan absolut, tekanan pengukur tertutup |
| Parameter kelistrikan |
| Catu daya | 12~32V DC |
| Sinyal keluaran | 4mA~20mA DC (sistem dua kabel) |
| Resistor beban | ≤ (U-12) /0,02Ω |
| Parameter struktural |
| Kandang | Perumahan aluminium cor tahan ledakan |
| Sensor | Baja tahan karat 316L |
| Cincin penyegel | karet fluor |
| Tingkat perlindungan | IP65 |
| Kondisi lingkungan |
| Kesesuaian media | Berbagai cairan yang tidak menimbulkan korosi pada baja tahan karat 316L dan karet fluoro |
| Suhu kompensasi | - 10℃~80℃ |
| suhu sedang | -30℃~80℃ (Jenis layar LCD: -20℃~80℃) |
| Suhu penyimpanan | -40℃~125℃ (Jenis layar LCD: -20℃~80℃) |
| Indikator kinerja |
| Akurasi | ≤±0,1%FS (Minimum) | ≤±0,25%FS (Khas) | ≤±0,5%FS (Maksimum) |
| Koefisien suhu titik nol | ±0,03%FS/℃ (≤100kPa) | ±0,02%FS/℃ (＞100kPa) |
| Koefisien suhu skala penuh | ±0,03%FS/℃ (≤100kPa) | ±0,02%FS/℃ (＞100kPa) |
| Stabilitas jangka panjang | ±0,2%FS/tahun (maksimum) |
