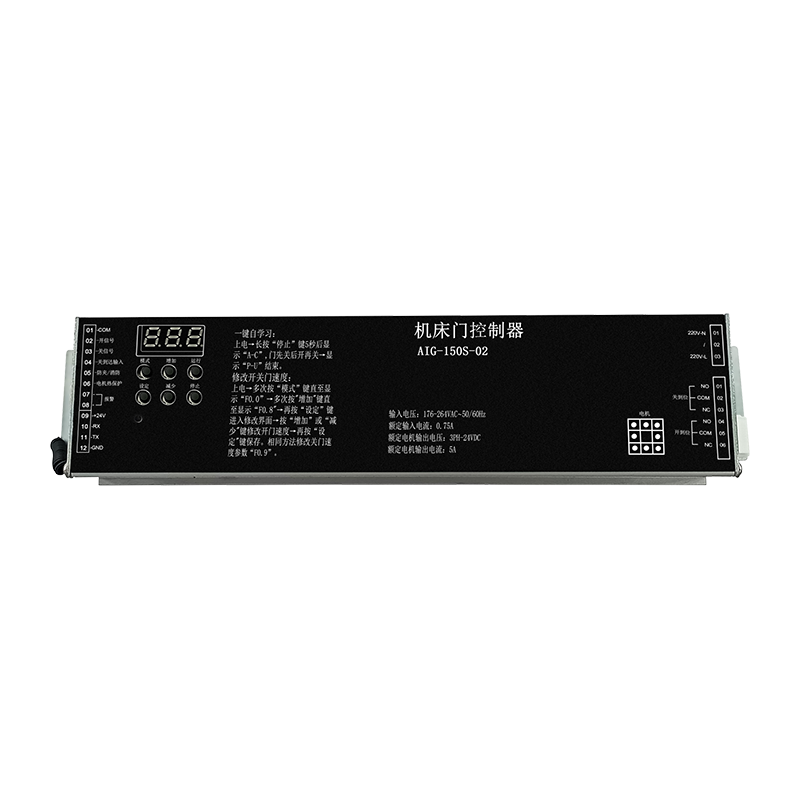

Deskripsi Produk & Aplikasi
Aplikasi Target: Pengontrol ini dirancang khusus untuk pengoperasian otomatis pintu peralatan mesin.
Tipe Sistem: Ini adalah pengontrol DC brushless yang menggunakan kontrol PWM vektor ruang loop tertutup penuh untuk mengatur pergerakan motor.
Profil Fisik: Unitnya kompak, dengan dimensi 261 x 64 x 41 mm (PxLxT).
Fitur Utama
Debugging Satu Tombol: Sistem ini mencakup fungsi pembelajaran mandiri “A-c” yang disederhanakan yang secara otomatis mengukur pergerakan pintu dan mengidentifikasi sudut awal motor.
Antarmuka Kontrol Komprehensif: Papan tombol digital memungkinkan pengguna beralih antar mode, memantau data waktu nyata (kecepatan dan arus), dan mengubah parameter fungsi.
Kurva Operasional Bertingkat:
Grup Pembukaan (O) dan Penutup ©: Mendukung empat tingkat kecepatan berbeda (Lv1–Lv4) dengan pengaturan yang dapat disesuaikan untuk akselerasi, deselerasi, “jerk” (kehalusan), dan jarak bantalan.
I/O yang dapat dikonfigurasi:
Input: Mendukung sinyal eksternal untuk perintah buka/tutup, sakelar batas, dan input tautan keselamatan/api.
Output Relai: Termasuk tiga relai yang dapat diprogram untuk 15 fungsi berbeda, seperti memberi sinyal ketika pintu terbuka/tertutup penuh atau menunjukkan kesalahan pengontrol.
Pemantauan Real-Time (N Parameter): Melacak data teknis termasuk tegangan bus DC, posisi encoder saat ini, total waktu pengoperasian, dan jumlah siklus pintu (hingga jutaan siklus).
Manfaat & Fungsi Keamanan
Presisi dan Keandalan: Penggunaan kabel encoder berpelindung dan kontrol loop tertutup memastikan posisi pintu yang tepat dan mencegah motor “melarikan diri” selama pengoperasian.
Perlindungan Keamanan:
Logika Anti-Pinch: Termasuk “zona mati” yang dapat diprogram dan waktu deteksi terhenti untuk mencegah cedera atau kerusakan peralatan.
Perlindungan Lingkungan & Listrik: Fitur perlindungan lonjakan petir dan perlindungan termal motor (melalui DI6 atau DI5).
Diagnostik Tingkat Lanjut: Pengontrol menyimpan empat kesalahan terbaru (misalnya, E-01 untuk arus berlebih, E-02 untuk kegagalan encoder) untuk memfasilitasi pemecahan masalah dengan cepat.
Stabilitas: Termasuk perlindungan bawaan terhadap tegangan berlebih, tegangan rendah, motor terhenti, dan putaran terbalik.
Spesifikasi Kinerja Produk
| Tegangan masukan | 176–264 VAC, 50/60Hz |
| Motor tanpa sikat atau motor servo 24V DC yang dapat dikontrol, arus keluaran maksimum 7,5 A, daya keluaran maksimum 150 W Sakelar daya 24V |
| Dilengkapi dengan fungsi jaringan komunikasi RS-485 |
| Sinyal masukan | buka, tutup, anti cubit/api, kedatangan, pelindung panas berlebih pada motor |
| Sinyal keluaran relai | posisi terbuka, posisi tertutup, kesalahan |
| Kisaran yang berlaku | pintu peralatan mesin, pintu fungsional yang disesuaikan secara khusus, dll. |
