Deskripsi Produk

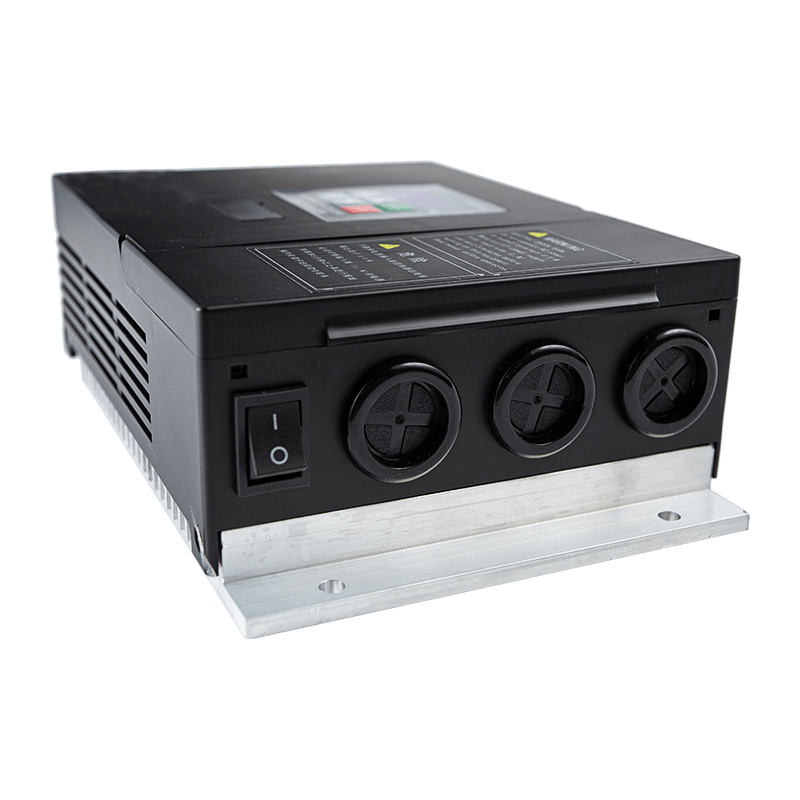

Jenis Perangkat: Ini adalah penggerak frekuensi variabel yang dirancang khusus sebagai Pengontrol Asinkron AC Pintu Lift.
Antarmuka Sistem: Dilengkapi keypad digital dengan tampilan untuk navigasi, pengeditan parameter (tipe “p”, “n”, dan “d”), dan pemantauan.

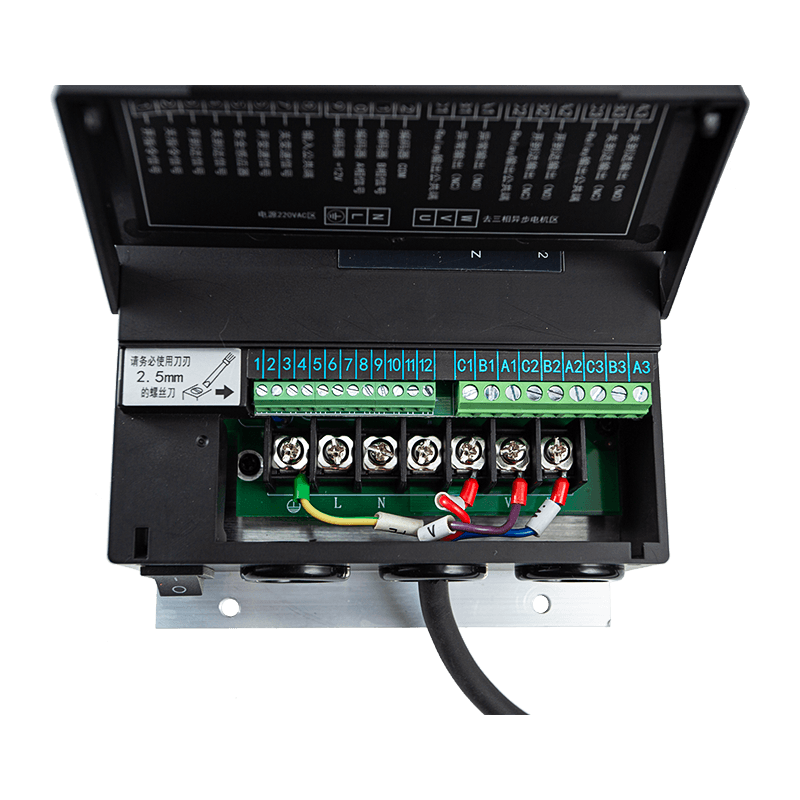

Daya & Konektivitas: Unit ini menggunakan catu daya satu fase dan mencakup terminal untuk koneksi motor, sinyal input (buka/tutup/batas), dan output kesalahan.
Aplikasi

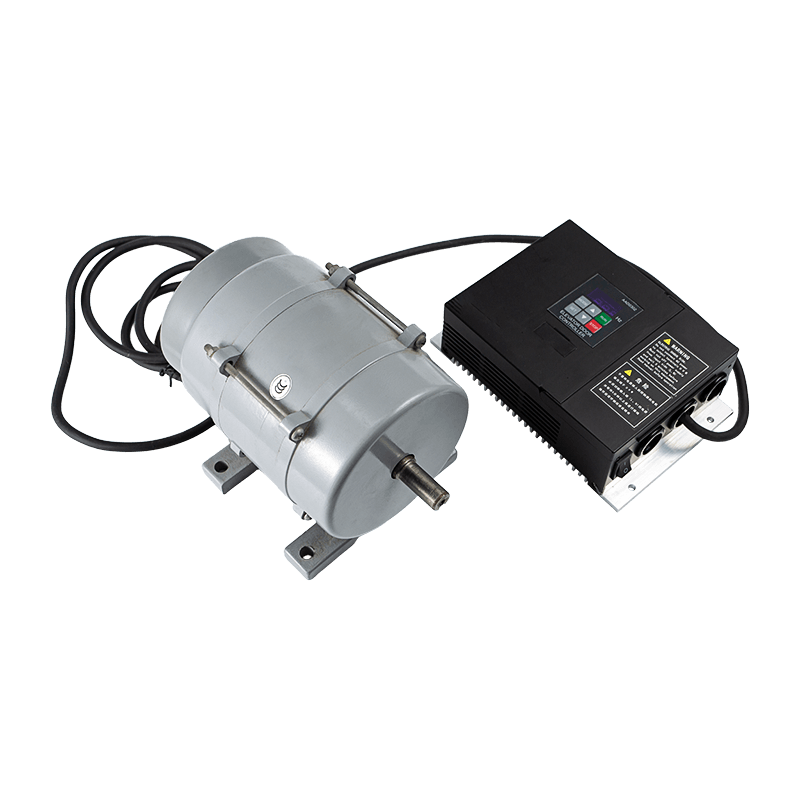

Kegunaan Utama: Mengontrol siklus pembukaan dan penutupan pintu elevator/lift.
Mode Pengoperasian: Mendukung beberapa mode lari khusus, termasuk:
- Mode Encoder dan Lingkaran Encoder.
- Saklar 4 posisi dan mode lingkaran saklar 4 posisi.
- Mode komunikasi melalui RS-485 untuk kontrol sistem terintegrasi.
- Mode manual untuk pengujian dan pengaturan.
Fitur Utama
Kurva Pintu yang Dapat Disesuaikan: Pengguna dapat menyempurnakan pergerakan pintu dengan menyesuaikan parameter akselerasi, deselerasi, dan frekuensi pada berbagai tahap siklus buka/tutup.
Kontrol Torsi yang Dapat Diprogram: Termasuk tingkat peningkatan torsi DC (P05) dan pengaturan arus penjagaan khusus (d40, d41) untuk mempertahankan posisi pintu setelah terbuka atau tertutup penuh.
Logika Kontrol Fleksibel: Pengontrol memungkinkan pemilihan logika sinyal input (Biasanya Terbuka atau Biasanya Tertutup) dan menawarkan beberapa mode kontrol (Keypad, Terminal, atau Komunikasi).
Pemantauan Waktu Nyata: Sistem memantau dan menampilkan berbagai data, termasuk frekuensi keluaran, arus, posisi pintu, lebar pintu (pulsa), dan total waktu pengoperasian.
Keamanan: Fitur perlindungan kata sandi (P41) tersedia untuk mengunci parameter dan mencegah perubahan yang tidak disengaja atau tidak sah.
Manfaat
Presisi dan Kehalusan: Dengan menyediakan hingga enam waktu akselerasi/deselerasi yang berbeda untuk membuka dan menutup, pengontrol memastikan pengoperasian mekanis yang lancar dan kurva lari berkualitas tinggi.
Perlindungan Komprehensif: Penggerak dilengkapi perlindungan terintegrasi terhadap arus berlebih, tegangan berlebih, tegangan rendah, dan beban berlebih, yang melindungi pengontrol dan motor dari kerusakan.
Pemecahan Masalah yang Disederhanakan: Daftar kode kesalahan yang lengkap (misalnya, SC1 untuk arus berlebih, Er1 untuk kegagalan pulsa encoder) memungkinkan teknisi dengan cepat mendiagnosis dan memperbaiki kesalahan.
Siap Digunakan: Unit dikirimkan dengan penyetelan otomatis yang diselesaikan oleh pabrik untuk pulsa lebar pintu dan parameter fungsi, memungkinkan pengoperasian dasar langsung.
