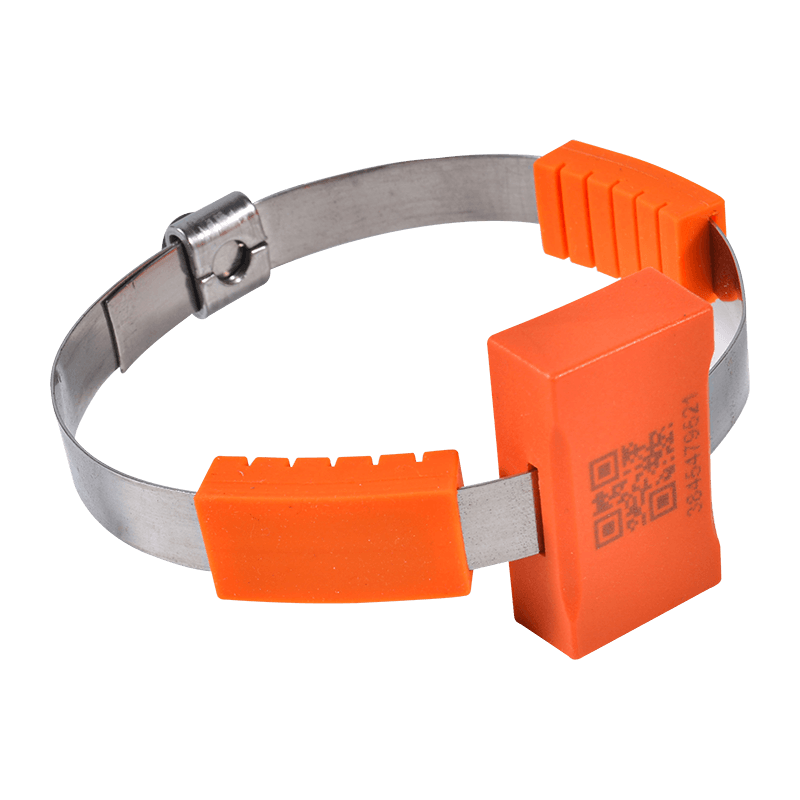

Sensor Pengukuran Suhu Nirkabel Pasif

Fungsi utama

Pengenalan Fungsi

Fungsi deteksi suhu

Deteksi waktu nyata dari suhu saat ini dari bagian yang diukur

Fungsi uji mandiri tegangan catu daya

Deteksi nilai tegangan catu daya sensor secara real-time

Daya diambil dari arus induksi

Sensor ini didukung oleh induksi elektromagnetik arus sisi primer.

Catatan: Semua data yang terdeteksi oleh sensor diunggah ke host pengukuran suhu nirkabel melalui transmisi nirkabel.

parameter

Rentang pengukuran suhu: -40 ～ 150 ℃

Akurasi pengukuran: ±1℃

Frekuensi pengambilan sampel suhu: 10~30 detik (acak) secara default

Frekuensi nirkabel: 433MHz

Jarak transmisi nirkabel: ≥ 350 meter (ruang terbuka)

Daya operasi: Daya induktif, arus induksi lebih besar dari 3A

Mulai saat ini: <5A

Persyaratan level tegangan untuk lokasi pemasangan sensor: ≤ 220KV

Persyaratan arus utama untuk lokasi pemasangan sensor: ≤5000A (Untuk arus yang melebihi 5000A, harap hubungi personel teknis pabrikan untuk menilai kondisi lokasi).

Metode instalasi: Dibundel

Dimensi bodi utama: 24 mm * 22 mm * 10 mm

Instal

Bagian

Switchgear tegangan tinggi yang dapat dilepas: busbar, kontak stasioner, sambungan kabel, dll.

Switchgear tegangan rendah: terminal keluar, terminal input dan output pemutus sirkuit.

Busbar berbentuk tabung, busbar tembaga, terminal gardu induk, dll.

Switchgear tegangan tinggi tetap: busbar, sakelar isolasi, sambungan kabel, dll.

Switchgear tegangan rendah: saluran masuk pemutus sirkuit, saluran keluar, saluran keluar kabel, dll.

Instalation steps

Langkah 1: Perkirakan panjang lokasi pemasangan dan masukkan panjang yang sesuai melalui modul; masukkan pelat pengumpul daya dan silikon lembut ke dalam sensor (dengan sisi bergelombang silikon lembut menghadap ke bawah, sejajar dengan posisi penginderaan suhu).

Langkah 2: Bungkus modul di sekitar sumber listrik (jalur arus utama) sehingga titik pengukuran suhu menyentuh bagian yang akan diukur, dan kencangkan pelat paduan di kedua sisi; lalu tumpang tindih kedua ujungnya di bawah klip. Kencangkan sekrup dengan kunci pas Allen.
